用途:
本系列产品是一种机电转换装置,在直流24V的电液比例控制系统中与比例控制放大器配套使用,可平行替代进口用于刹车阀等多种工矿。电磁铁输出力通过负载弹簧转换成位移,实现电流-力-位移线性转换,采用中心螺纹固定电磁铁,更换电磁铁线圈时无需拆卸液压装置,可任意方向安装,电磁线圈绝缘等级为H级,可承受210bar压力,防护等级IP67,IP69K,该型电磁铁适用于工程环境。
主要技术参数
型号 | EP45-G |
适用环境温度 (℃) | -40~+50 |
有效行程 (mm) | 2.8 |
全行程 (mm) | 6.6 |
建议使用行程范围 (mm) | 0.3~2.7 |
额定吸力 (N) | 80 |
力滞环 (%) | ≤5 |
电流滞环 (%) | ≤5 |
重复精度 (%) | ≤1 |
额定电压 (V) | 24 |
额定电流 (A) | 1.6 |
*大电流 (A) | 2 |
额定电阻20℃ (Ω) | 7.2 |
额定功率 (W) | 18.4 |

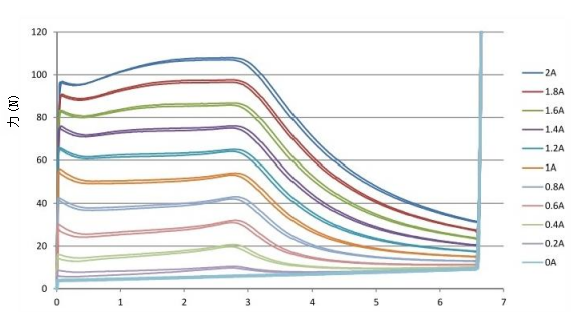

稳态行程-力特性曲线
48V 示例
位移(mm)

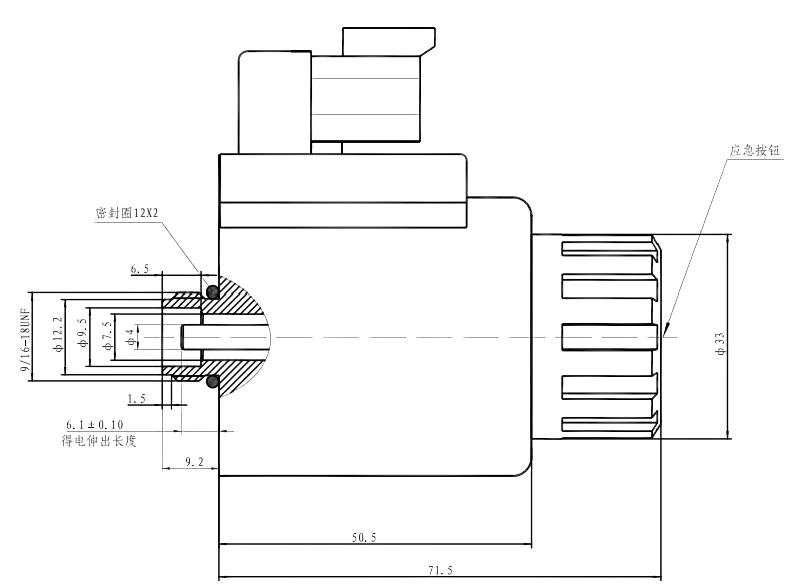

外形及安装尺寸
使用注意事项
● 电磁铁插座标准:DT0 4-2P。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。
● 液压系统工作介质为矿物油,磷酸脂油。
● 电磁铁为间歇工作制。
样本说明
● 对超出本样本要求的应用场合,请询问本公司。
● 特性曲线仅供参考。
● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力。
