主要技术参数
型 号 | MFZ12-25YC |
额定电压（V） | 12 24 110 220 |
额定吸力（N） | ≥25 |
额定行程（mm） | 2.8 |
全行程（mm） | ≥6.1 |
消耗功率（W） | ≤26 |
承受静态油压（Mpa） | 21 |
操作频率 (T/h) | 12000 |
订货代号
阀用电磁铁 | 直流 | 设计序号 | 额定吸力（N） | 湿式 |
MF | Z | 12 | 25 | YC |
行程—力特性曲线

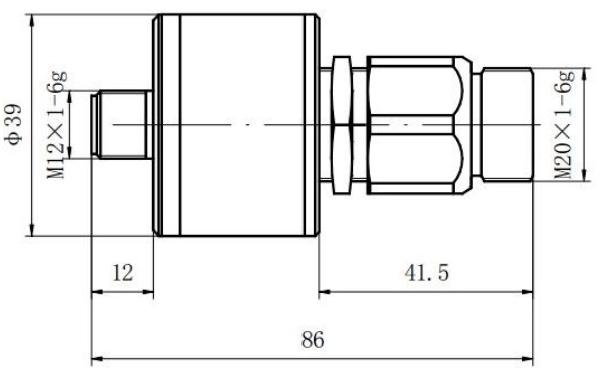

外形及安装尺寸
产品型号：MFZ12-25YC
使用注意事项
● 电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。
● 电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手动推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。
● 当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工 作。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免在非正常情况下，烧毁电磁铁及您的电控元件。
● 当电源为交流时，可以选用MFB12- YC交流本整型电磁铁，其性能和MFZ12- YC 完全相同。
样本说明
如顾客有不同的需要，在电磁铁性能不变的情况下，电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。
特性曲线仅供参考。
主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
