主要技术参数：
型号 | GH263-045 |
额定电流（A） | 0.8 |
常态电阻（Ω） | 19.5 |
额定吸力（N） | 75 |
额定行程（mm） | 3 |
全行程（mm） | 6 |
力滞环（%） | ≤3 |
电流滞环（%） | ≤3 |
重复精度（%） | ≤1 |
承受静态油压（Mpa） | 21 |
外壳防护等级 | IP65 |

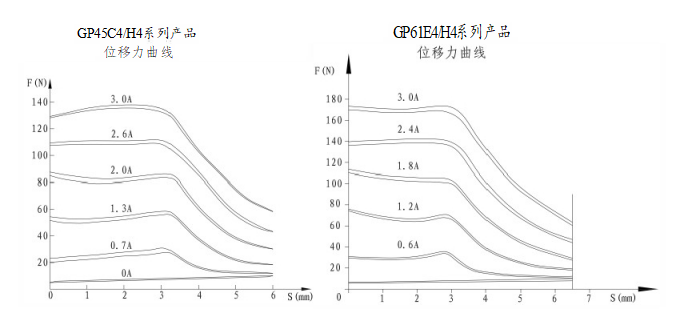

行程-力特性曲线：

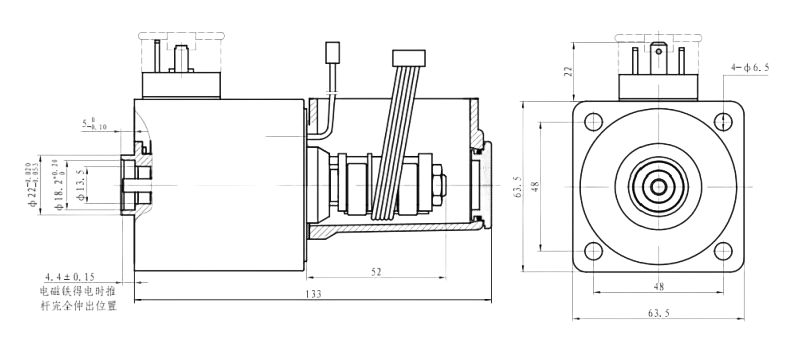

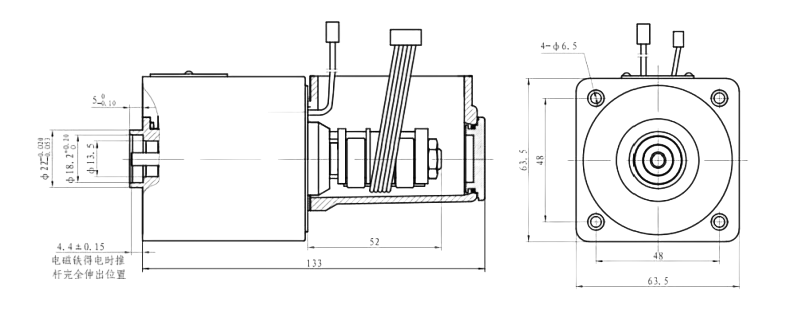

外形及安装尺寸：
公称尺寸
产品型号 |
A |
B |
C |
D1 |
D2 |
H |
L1 |
L2 |
M |
GH263-045 | 35.3 | 35.3 | 45 | Φ5 | 22 | 45 | 11.2 | 93 | M5X70-12.9 |
使用注意事项：
电磁铁采用符合ISO4400标准的插座。
电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免非正常情况下，烧毁电磁铁及您的电控元件。
手动操作按钮是供在安装调试、维修或紧急情况下使用的。
液压系统工作介质为矿物质油，磷酸脂油。
安装时排气孔朝上，使用时注意将电磁铁内空气排净。
电磁铁为连续工作制。
样本说明：
对超出本样本要求的应用场合，请询问本公司。
特性曲线仅供参考。
主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
