用途：

本系列产品是一种机电转换装置，在直流12V/24V/48V/80V的电液比例控制系统中与比例控制放大器配套使用，可平行替代进口用于叉车多路阀。电磁铁输出力通过负载弹簧转换成位移，实现电流-力-位移线性转换，采用中心螺纹固定电磁铁，更换电磁铁线圈时无需拆卸液压装置，可任意方向安装，电磁线圈绝缘等级为H级，可承受210bar 压力，防护等级IP66，该型电磁铁适用于叉车环境。

主要技术参数

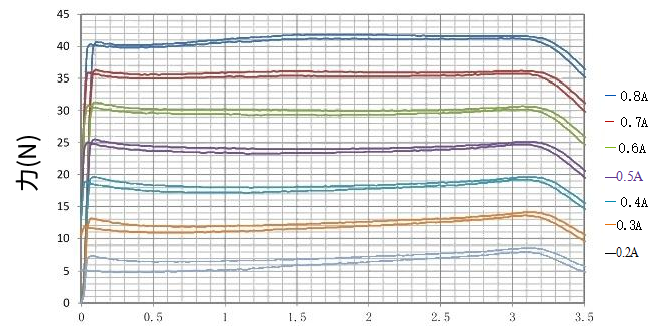

稳态行程-力特性曲线

24V 示例

位移(mm)

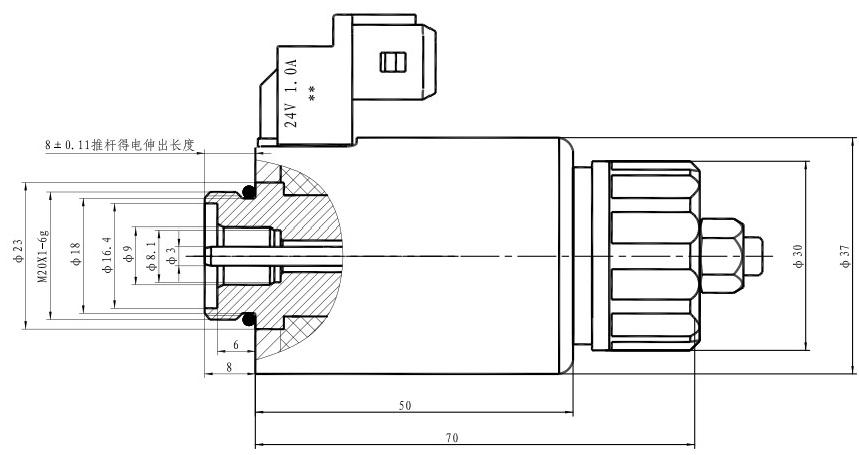

外形及安装尺寸

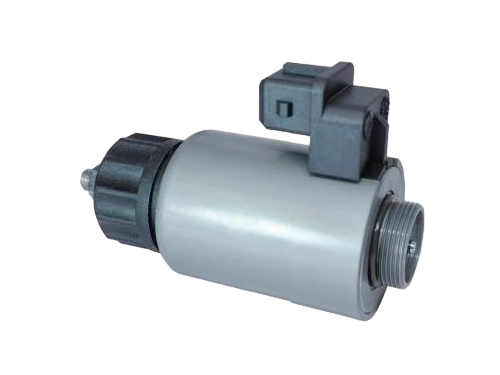

产品外形

使用注意事项

● 电磁铁插头标准：282190-1。

● 电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免非正常情况下，烧毁电磁铁及您的电控元件。

● 液压系统工作介质为矿物油，磷酸脂油。

● 电磁铁为连续工作制。

样本说明

● 对超出本样本要求的应用场合，请询问本公司。

● 特性曲线仅供参考。

● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力 。
