用途：

本系列电磁铁适用于单相桥式全波整流的直流电源，电压至220V的控制电路中，作为液压电磁换向阀的动力元件。可配套于德国力士乐 (REXROTH) 六、十通径螺纹联结电磁换向阀。

正常工作条件

● 可任意方向安装。

● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则，可能影响产品寿命。

● 电磁铁适合长期工作制、断续周期工作制。

● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出)。

● 外壳防护等级为IP65。

主要技术参数

订货代号

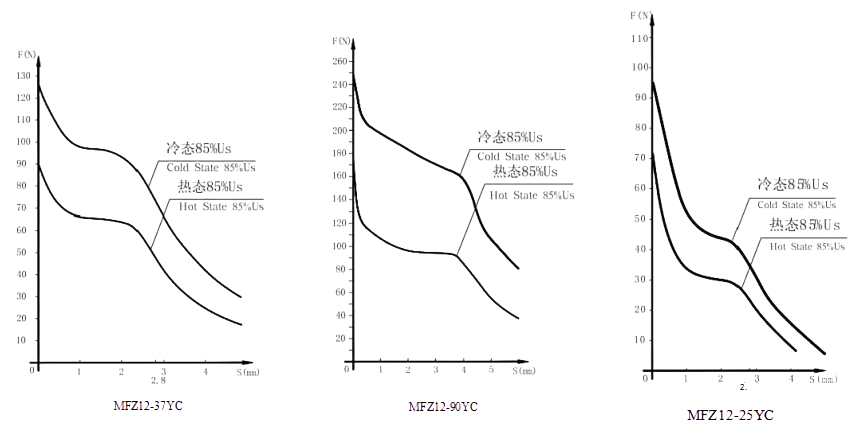

稳态行程-力特性曲线

外形及安装尺寸

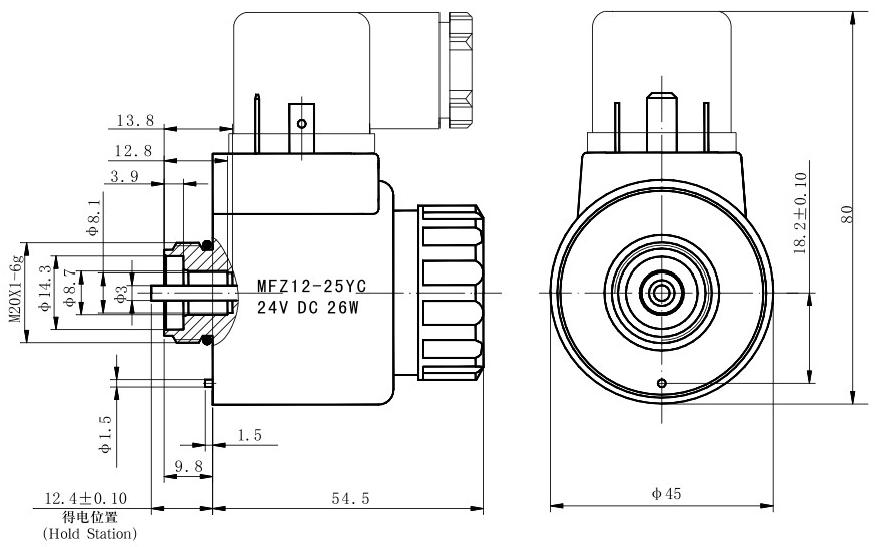

MFZ12-25YC

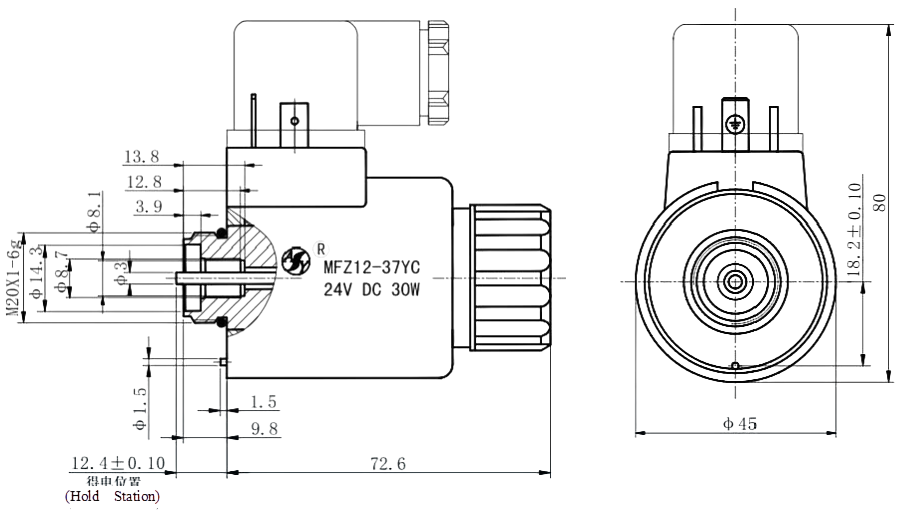

MFZ12-37YC

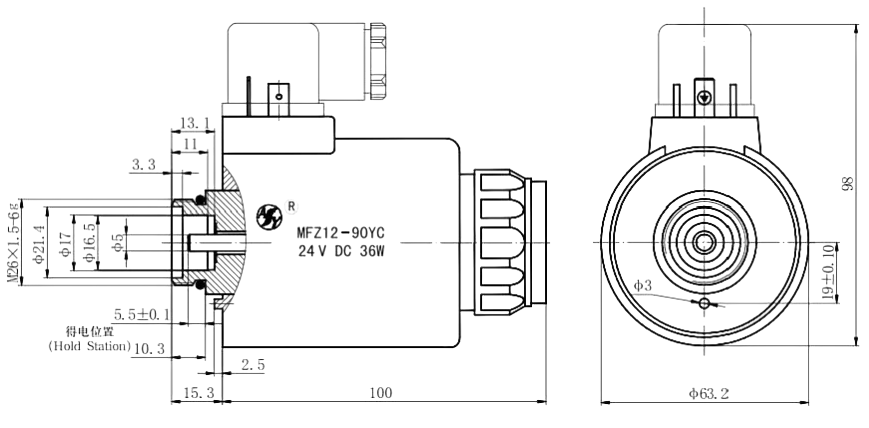

MFZ12-90YC

使用注意事项

● 电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。

● 电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手动推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。

● 当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工作。

● 电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免在非正常情况下，烧毁电磁铁及您的电控元件。

● 当电源为交流时，可以选用MFB12-YC交流本整型电磁铁，其性能和MFZ12-YC完全相同。

样本说明

● 如顾客有不同的需要，在电磁铁性能不变的情况下，电磁铁与阀体的联结尺寸、推杆伸出长度及工作电源电压可以根据要求调整。

● 特性曲线仅供参考。

● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力。
